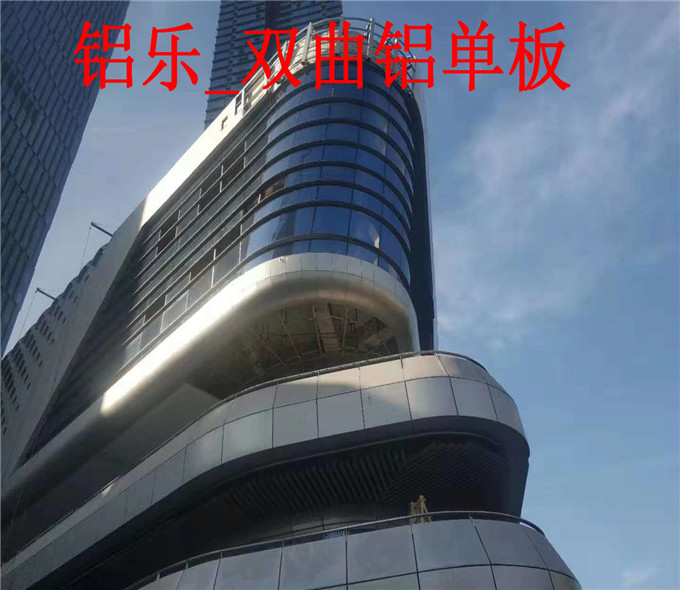

至于3D雙曲鋁單板，隨著現代建筑規模和功能的不斷發展，建筑表皮也向多樣化方向發展。平面表皮向更多樣化、復雜化的空間曲面表皮發展。因此對建筑表皮的構造提出更高的要求。傳統的建筑表皮由于比較規整，其建筑表皮單元板塊均可制成帶有模數的標準的平面板塊及構件，并經工廠批量加工后拼接而成。但目前現有的單元板塊拼接技術無法適合呈空間超級曲面(四點不共面)變化的建筑表皮。由于超級曲面(四點不共面)建筑表皮在垂直及水平方向上都存在非線性的變化，即使在同等高度的層間，相鄰的建筑外表皮在水平方向上的夾角和長度各不相同，所以致使建筑表皮單元板塊幾乎都是非標準尺寸板塊，大大增加了加工的復雜性、施工周期其成本。另外，由于目前建筑材料本身的特性，通常只能被加工成平面板塊或線性構件。因此，傳統的建筑表皮構造難以滿足呈超級曲面(四點不共面)變化的建筑表皮要求。
3D雙曲鋁單板廠家采取的具體技術方案為一種曲面建筑表皮連接構造，包括上層豎向平面標準板塊和下層豎向平面標準板塊，其特征在于水平轉換單元板塊由單元調節上部構件和單元調節下部構件構成，單元調節上部構件與所述上層豎向平面標準板塊相互插接，并能相互在建筑表皮平面內上下、左右活動，但是互相在建筑表皮平面外前后限位，單元調節下部構件與所述下層豎向平面標準板塊插接并固定，所述單元調節上部構件和所述單元調節下部構件根據曲面建筑表皮的擬合需要確定實際的空間相對距離并相互連接固定形成所述水平轉換單元板塊。3D雙曲鋁單板加工方案中，由于建筑表皮附著與建筑主體結構上，單元調節上部構件與上層豎向平面標準板塊相互在建筑表皮平面內上下、左右活動適應了建筑主體結構在外力作用下的結構變位，同時，單元調節上部構件與上層豎向平面標準板塊的前后限位，保證上層豎向平面標準板塊與單元調節上部構件前后可以傳遞水平力。3D雙曲鋁單板的連接構造，利用單元調節上、下部構件相對距離變化來調整水平轉換單元板塊的平面大小及形狀，可以實現所述建筑表皮的多樣化復雜化，從而實現用標準板塊搭建曲面建筑表皮，從而解決了現有技術中施工及加工的不可操作性。
?**，雙曲鋁單板采用高強度鋁合金板材，而綠景建材雙曲鋁單板經過數控折彎等技術成型，主要由面板（雙曲面）、加強筋和角碼組成。加強筋與曲板面后的電焊螺釘連接，使之成為一個牢固的整體，極大單曲/雙曲鋁單板的強度與剛性，保證了長期使用中的平整性及抗震能力。
**，雙曲鋁單板是建筑裝飾設計的新寵，其美妙的弧線，的線條不僅易于周圍的環境相互襯托、融為一體，而且體現出強烈的曲線感。
雙曲鋁單板安裝方法：
1、將鋁板及配件用電梯等垂直運輸設備運至各施工點上。
2、用清潔劑將鋁板靠室內面一側及立柱框表面清潔干凈。
3、整塊鋁板通過四周鋁角碼(掛耳)與龍骨連接，固定在龍骨上。
4、固定方式，如果是內裝無縫拼接，可用電鉆在龍骨上相應位置轉孔，然后用平頭（沉頭）鋁拉釘鉚接；如果是外裝有膠縫的板，可用鋼轉尾螺絲（也稱法蘭螺絲或鳳尾釘，見圖）直接通過鋁角碼的連接孔鉆進龍骨里來固定鋁板，但要注意控制鉆頭的松緊好調整鋁板塊。
5、鋁板進場作試拼裝，先將鋁板稍微固定在龍骨上，注意安裝精度控制，調整板塊后再進行緊固。
6、安裝鋁板時，要按鋁板的編號依次上墻安裝。
7、鋁板安裝均從正面、大面積、轉角部位開始，從上往下安裝的原則。
8、鋁板與龍骨間的連接要符合圖紙要求，要牢固可靠，不可少裝螺栓。
9、幕墻轉角及周邊墻體、上下封口的連接構造以及變形縫的處理應符合設計要求。
10、節點構造及收口處理
①墻板節點：通常在節點的接縫部位易出現上下不齊或板面不平等問題，故應先將一側板安裝，對線定位，用橫、豎控制線確定另一側板安裝位置，待兩側板均達到要求后，再依次抽柳釘，裝壓板固定；
②墻面下端收口處理，按實際尺寸特制擋水板，將下端封住，同時將板與墻之間的縫隙蓋住，防止雨水滲入室內；
11、安裝時要注意板塊間的縫隙，及面板接口處高低要求
12、鋁板安裝完畢，在易于被污染的部位，用塑料薄膜或其他材料覆蓋保護。
